當前位置：返回首頁 > 產品展示 > 除塵配件系列 > 除塵配件系列 >

產品名稱：

脈沖除塵器噴吹管

產品描述：噴吹口孔徑噴吹口孔徑大小各生產廠家設計相差甚大，這是其使用脈沖閥性能不同造成的。

產品標簽：吊帽骨架口底卡子卡箍

相關產品：

文氏管

卡子卡箍

吊帽

脈沖除塵器噴吹管的詳細信息：

1.噴吹管管徑選擇噴吹管時，其直徑與脈沖閥出氣管的管徑相當，由于無須耐壓要求，一般都選擇薄板無縫管;噴吹管的長度取決于脈沖閥能噴吹的濾袋數、濾袋的直徑和濾袋的中心距；噴吹管的壁厚取決于管的長度和材質，選用時要噴吹管不會因自重而彎曲即可，淹沒式脈沖閥所選用的噴吹管一般采用無縫鋼管，外徑為#89mm,壁厚<4mm。

2.噴吹管到袋口的距離而噴吹管導流管噴出口與濾袋口的距離hi，對噴吹清灰效果至關重要。因為h;值太小，吸進的氣流會太少，影響清灰效果;hl值太大，噴射氣流可能不能進人濾袋，所以hi值可根據等溫圓射流原理和試驗確定。壓縮空氣從導流管噴出后形成射流，射流不斷將周圍空氣吸人射流之中，射流的斷面不斷擴大，此時的射流流量也逐漸增加，而射流速度逐漸降低直到消失。射流速度開始從射流周邊降低，逐步發展到射流中心。當射流出口為圓形時，射流可向上下左右擴散，這種射流稱為圓形射流。

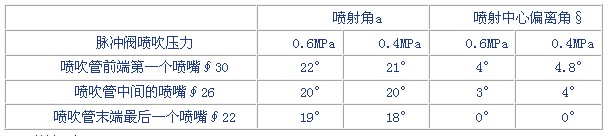

3.噴吹口孔徑噴吹口孔徑大小各生產廠家設計相差甚大，這是其使用脈沖閥性能不同造成的。設計噴吹管上噴嘴孔徑的大小時，離脈沖閥遠的噴吹孔徑小，一般比離脈沖閥近的噴吹孔徑要小0. 5'--2. 0mm。上例中近端3個孔可取為#16mm為宜。

4.噴吹口孔形狀設計噴吹管的噴吹口時，噴吹口孔距的公差為士0. 5mm,噴吹孔應垂直向下，不能傾斜，其軸心線的垂直度(0. 4mm，否則噴吹氣流會沖刷濾袋;噴吹口一般是鉆孔成型，這種孔易加工，但噴吹阻力大。帶翻邊的弧形孔阻力較小。這種噴吹口不僅減少系統噴吹阻力，而且能使壓縮氣流盡量匯集于一點噴出，以防氣流發散無序沖刷除塵布袋，從而從結構上減少氣流沖刷濾袋的可能性。

脈沖除塵器噴吹管
